Lo SC201D è uno scambiatore audio stereofonico a 3 vie, pensato per gestire in modo affidabile e flessibile i segnali audio LEFT e RIGHT nei sistemi broadcast digitali, come quelli DAB, DVB-S/T e FM. L’apparecchio consente di selezionare tra audio preferenziale, di riserva o manuale tramite comandi locali o remoti, grazie all’interfaccia WEB e al protocollo SNMP. Il pannello frontale offre una visualizzazione chiara dello stato dei flussi audio, con sinottico interattivo e LED che segnalano istantaneamente la presenza o l’assenza del segnale audio. Un processore ARM 32bit proprietario gestisce le funzioni operative principali, garantendo un avvio rapidissimo e una stabilità elevata, mentre un secondo processore Linux governa separatamente la parte dedicata al controllo remoto e agli aggiornamenti firmware. Le regolazioni di gain e delay sono precise e accessibili, permettendo agli operatori di ottimizzare la qualità audio secondo necessità. In caso di guasto, un circuito hardware passante assicura la continuità del segnale verso il trasmettitore. Compatto, versatile e pensato per l’uso professionale, SC201D rappresenta una soluzione completa per la gestione automatizzata e la sicurezza operativa dei segnali audio in ambiente broadcast digitale.
L’SC201D è stremamente razionale ed intuitivo, permette un’agevole operatività sia da pannello sinottico che da remoto tramite l’interfaccia WEB e il servizio SNMP.

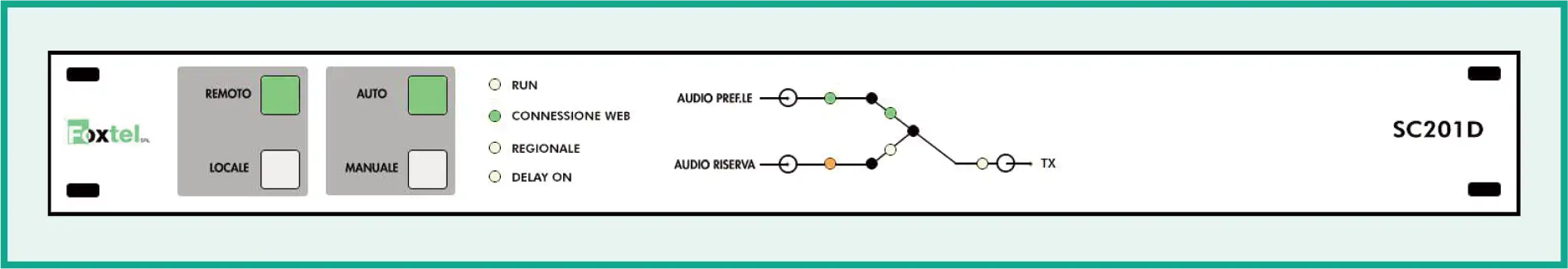

Sul pannello sono presenti 4 pulsanti retro illuminati di colore verde e ambra per le funzioni REMOTO – LOCALE e AUTOMATICO – MANUALE. Un sinottico interattivo consente l’immediata visualizzazione del circuito AUDIO in uscita al trasmettitore: AUDIO PREFERENZIALE, AUDIO RISERVA. LED di stato con colore verde o ambra ne garantiscono l’immediata segnalazione della presenza o meno della componente audio, colore verde audio ok, colore ambra mancanza audio. Un LED di colore rosso sul circuito “al trasmettitore” segnala con la sua accensione la mancanza audio.
Per la commutazione dei circuiti audio, in modalità manuale locale, sono presenti tasti funzione di colore nero e rosso. La pressione simultanea del tasto nero relativo al circuito di interesse con il tasto rosso, ne abilita lo scambio.
Un telecomando opto-isolato, come anche il comando via WEB o via SNMP, forza la modalità di funzionamento Regionale Attivo. Tale modalità di funzionamento forza l’ingresso in modalità AUDIO PREFERENZIALE e modalità di funzionamento in MANUALE.
L’SC201D permette il setting, mediante la pressione simultanea del tasto nero relativo al circuito Audio Preferenziale e con il tasto Manuale, in modalità manuale locale, del Gain da -12dBr a +12dBr per entrambe le coppie Audio Stereo di ingresso.
L’apparato permette anche il setting, mediante la pressione simultanea del tasto nero relativo al circuito Audio Riserva e con il tasto Manuale, in modalità manuale locale, del Delay Audio da 0msec a 1000msec su entrambe le coppie Audio Stereo di ingresso.
L’SC201D è interamente governato da un core ARM 32bit, programmato con codice proprietario e senza l’uso di sistemi operativi (linux, CE, android, ecc) garantendo così la massima velocità di avvio al power-up, tipicamente inferiore ai 2 secondi, e soprattutto la massima affidabilità e stabilità nel tempo. La sezione WEB e SNMP sono invece gestite da un processore autonomo, mediante un sistema operativo di tipo Linux, cosi da mantenere separate le attività di controllo e commutazione da quelle di interfaccia WEB e SNMP, garantendo ulteriormente stabilità e affidabilità di funzionamento. SC201D prevede un circuito hardware, mediante relè monostabili, di collegamento passante tra audio preferenziale ed audio uscite, cosi da permettere anche in caso di guasto dell’apparecchiatura, il transito del canale LEFT e RIGHT verso il trasmettitore.
CARATTERISTICHE PRINCIPALI
- Meccanica compatta RACK 19 1UNI profondità 295mm.
- Plug di alimentazione 220Vac IEC264.
- Porta RJ45 di rete LAN 10/100 Mbit.

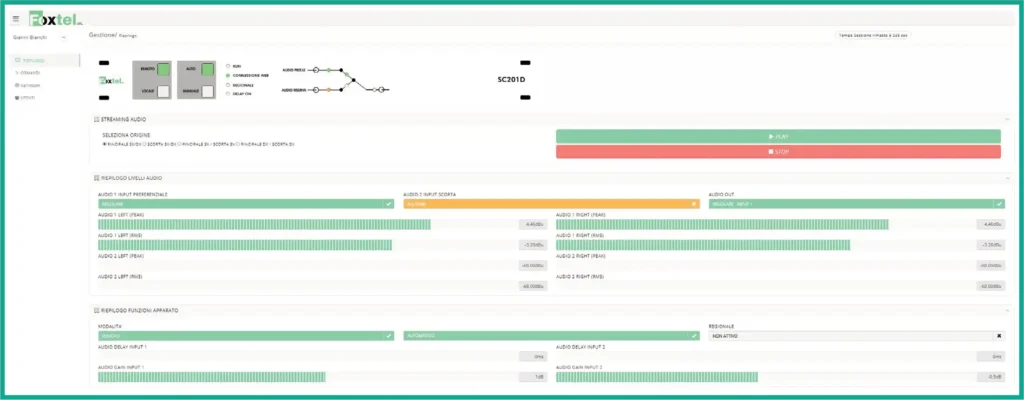

- Web page GUI, NTP per sincronizzazione ora di sistema nella lista allarmi, protocollo SNMP per l’intero controllo dell’apparto, upgrade firmware direttamente da WEB page.
| Numero di ingressi STEREO | 2 XLR @ 600/2K ohm bilanciato |
| Numero di uscite STEREO | 2 XLR @ 600 ohm bilanciato |
| Isolamento tra i canali | > 80 dB @ 1kHz |
| SNR | > 85 dB 1 kHz @10 dBV - 20Hz - 20Khz |
| THD | 0.008 % @ 1Khz +8 dBu |
| Livello massimo AUDIO L & R | 10 dBu @ 600 ohm |
| Livello uscita MPX |
| Gestione apparato | Ethernet 10/100 base-T RJ45 |
| Telesegnali paralleli | Optoisolati Morsettiera |
| Telecomandi paralleli | Contatti puliti relè Morsettiera |
| Dimensioni 485 x 44 x 280 mm | Peso 3.5 Kg Alluminio 15/10 passivato grigio |
| Alimentazione 100-230 Vac | Potenza 30VA Presa IEC320 |
